Product Name：抽真空打鋼珠封口機

Product Model：SR0033

Information：SR0033

1．適用于方型/圓柱型鋼殼（鋁殼）鋰電池的抽真空、打鋼珠封口/抽真空塞膠釘封口(可安裝到手套箱內使用）。



1.2設備動作流程
    設備采用左右雙腔結構，電池上下料和打鋼珠同時工作，將電池放入固定夾具內→送料氣缸把電池送入打珠區（另一固定夾具退入上料位置）→密封氣缸下壓密封→開始抽真空達到—85～95Kpa（→同時在另一側電池）→送珠氣缸前送一顆鋼珠→打珠氣缸將打入→各機構復位→充壓縮氣卸真空→送料氣缸把另一電池送入打珠區，同時退出已完成打珠電池；
1.3工藝性能：
左右雙工位上、下電池，手工上料方式；先抽真空，再打鋼珠；鋼珠儲槽具有一定的容量，操作方便；抽真空時間及真空壓力值均能在面板簡單設置；上下腔具有定位裝置，保證打珠的精度；初始夾具尺寸及鋼珠適應訂單提供的型號；機器主要部位構件均為鍍鉻處理，防銹耐蝕；獨立控制電箱置于手套箱外，避免腐蝕；可編程控制器PLC自動控制，文本顯示器操作，直觀方便；整機運行安全、穩定、控制可靠，操作方便。

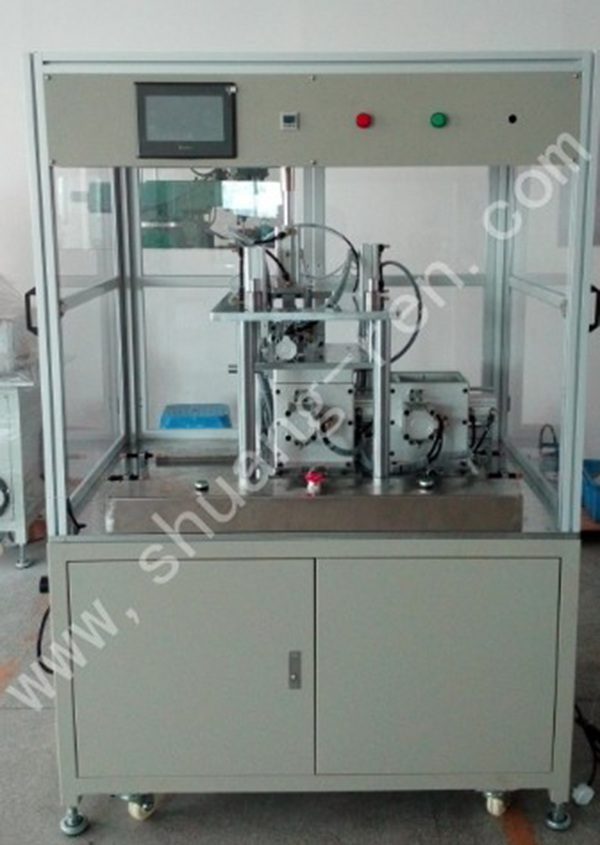

1.4總體結構（附圖）
機身尺寸：長×寬×高=900×430×1000mm
1.5設備主要部件構成
    機械部分：
   1.機架機構：
     具有鍍鉻平臺底板，鍍鉻立柱等：
   2.換位機構：
     具有換位氣缸、導向滑軌、滑動底板、真空腔，兩個真空腔實現裝夾、打鋼珠交替作業；
   3.合腔密封機構：
     具有密封蓋板（鍍鉻），由氣缸提升，四導向柱；
   4.送鋼珠機構：
     具有鋼珠槽、鋼珠管路、送珠頂針（進口SKD加硬處理）、送珠氣缸、密封氣缸安裝于密封蓋板上；
   5.打鋼珠機構：
     具有鍍鉻密封座板、打鋼珠頂針（進口SKD加硬處理）、打鋼珠氣缸；
   6.夾具機構：
    具有電池定位靠板、彈力壓板及氣缸定位壓板，裝夾定位電池，設置于真空腔內：

1.6 電氣及標準件：
PLC：Mitsubishi/Omron/LG
電氣控制器件： SMC
文本顯示器：Mitsubishi
真空表：SMC
氣缸:  SMC
氣動元件：SMC
導軌：ABBA
二：設備能適應的來料和產品規格

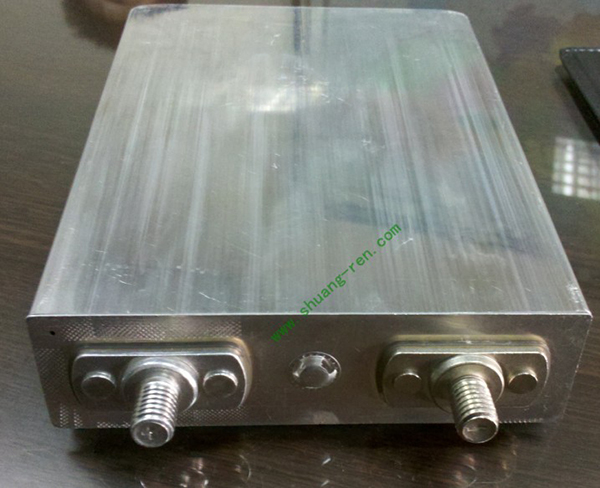

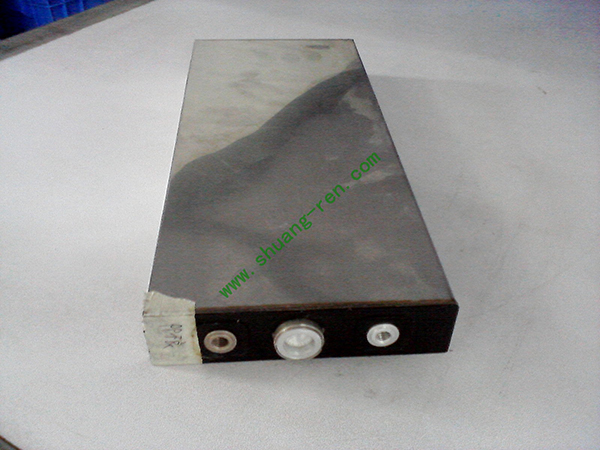

    A:方型電池： 高度（50-300）×寬度（30-155）×厚度（15-50）mm的; B:圓柱電池：直徑（15-110)mm x 高度（50-300）mm;
     備注：根據電池外形尺寸不同，配有專用定位底板，安裝方便）
三：設備技術參數
1.配置電源:  220V/50HZ   功率：0.1kw
2.壓縮空氣:  ≥0.6mpa     10L/min(用戶自備)
3.真空源:  -0.09mpa     40L/min(用戶自備)
4.設備重量： 約350Kg
5.設備尺寸： 長×寬×高=900×430×1000mm
6.鋼珠:  ￠1.2-1.9mm不銹鋼鋼珠(客戶電池結構設計決定）
7.打珠偏差精度： ≤0.1mm
8.真空值控制：   -85～～90Kpa
9.抽真空時間：   1～999秒內意設定
10.卸壓控制：   0.1～0.6 Kpa
11.設備產能：    150-210ea/H（視工人操作熟練度）
12.良品率：  ≥99.6%
