Product Name：裁片機

Product Model：SR0012

Information：SR0012

一、設備簡介：
1、 設備功能和原理簡介：

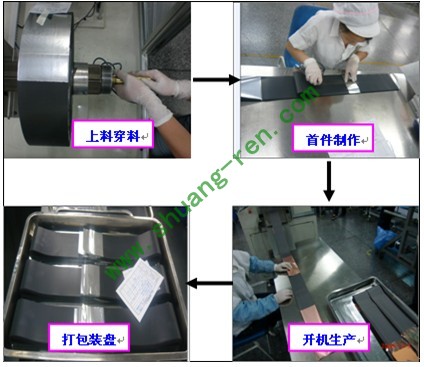

全自動多功能極片成型機應用于動力電池、疊片電芯的正、負極片成型工藝，適用于連續式或間隙式涂布方式該設備采用目前最先進的技術，只需 人工將正極片或負極片卷料放在機器的送料架上，機器即會自動放卷，重力機構在送料過程中全程提供張力及緩沖，二組光纖傳感器系統對極片的卷材進行糾偏定位，伺服系統對卷裝極片進行定長精確送料至沖切臺，激光刀模在沖切臺將卷裝極片成型后，極片會自動輸送至傳送臺，人工進行收料.

可以裁切焊接TAB貼膠后的卷料極片

二：參數介紹

1、極片成型速度: 每分鐘 20-30    沖次。此效率可根據刀模開模方式以倍數相乘。
 如：刀模為一出二的，可按：2（刀模一開二）X20沖次/分鐘=40張極片。
2、最大進料寬度：LPC520型：520mm。
3、最大成型尺寸：LPC520型：500mmX500mm。
4、極片來料厚度：0.08～0.25mm。
5、刀模使用壽命：正極約 5 萬片。
6、極片送料精度：0.1mm。
7、成型邊緣毛刺：＜0.01mm。
8、設備的故障率：5%（只由設備造成的故障）。
9、整機所需功率：6.0KW。
10、整機適用電壓：AC380V
LPC420    型：420 mm。LPC310    型：310mm
LPC420    型：400mmX400 mm。/300mm*250mm
11、整機所需氣壓：壓力為:0.5～0.7Mpa。
12、整機所需真空：壓力為-90Kpa～-60Kpa。
整機尺寸: 1000mm*680mm*880mm
